模塊化的結構設計(16路以上)
模塊化結構是電子設備結構設計發展的必然趨勢，模塊化設計使產品的日常維護、保養以及更新升級變得更加簡便；
SDI高清矩陣切換器
產品簡介

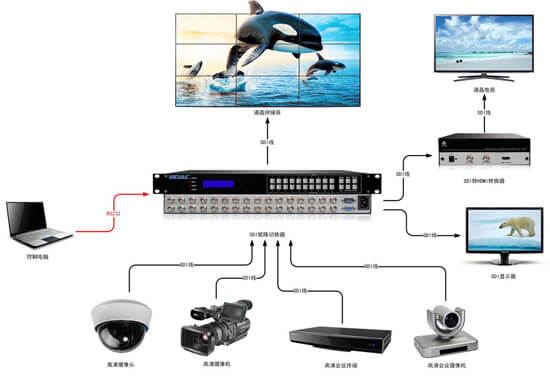

伯奧克SDI系列數字高清矩陣，采用標準3G交換內核，完全符合SMPTE標準和ITU標準。在3Gbps的碼率下實現1920x1080P60。設備在每路輸入輸出端都設置了自動均衡和時鐘再生功能，有效解決了由于長距離傳輸帶來的信號幅度損失和時鐘抖動現象，確保輸出的SDI數字高清影像達到源端的品質。輸入輸出端口設置ESD保護器，內部大冗余電源，確保設備7x24小時連續工作。SDI矩陣切換規模從4×4至128×128輸入輸出尺寸的常用型號，最大可至256×256路。主要應用于高清數字可視會議、廣播電視工程、電視教學、指揮控制中心等場所。
- 接口:BNC
- 帶寬：1.5GBits（HD-SDI）/3GBits(3G-SDI)
- 分辨率: 1080p
- 機箱:1-12U標準機架式
產品特性
最大支持128路信號輸入輸出

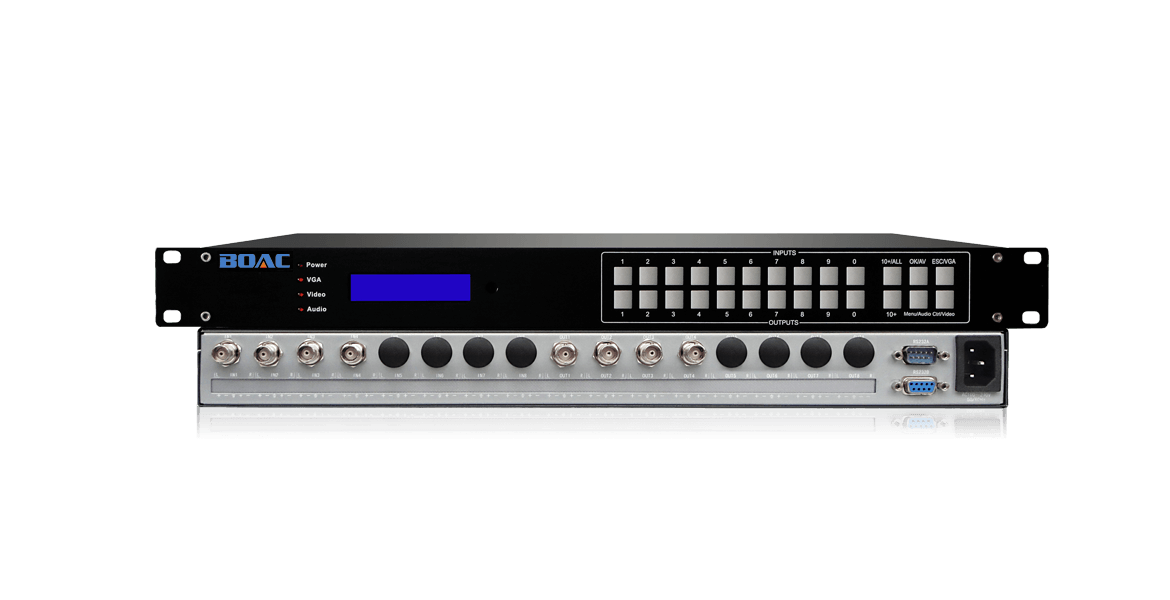

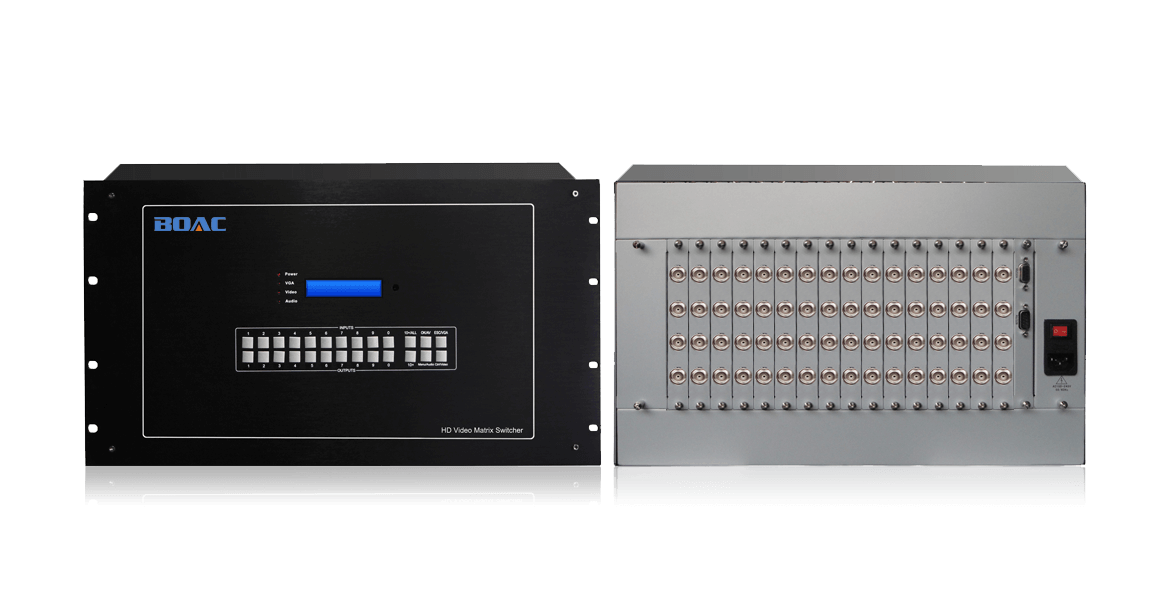

支持4/8/16/32/64/128路SDI信號作為輸入和輸出。(32路以上需定制)
電訊級核心交換芯片
采用電訊級核心交換芯片，是一款可應對苛刻使用環境的高性能、高可靠性DVI數字矩陣。內部核心數字開關具有超強的抗干擾能力及長期連續工作的高可靠性；
多種管理方式
支持紅外遙控、面板管理、RS232管理、網絡管理及計算機軟件管理，使對矩陣的控制變得隨心所欲；
用戶自定義方案儲存與調用
提供最多32個用戶自定義的輸出通道配置方案，并可對方案進行儲存與調用，免去在多組預定模式間切換時的繁瑣操作，在客戶端可以輕松管理預案的調用與管理；
高可靠電源系統
采用雙電源冗余備份設計，由芯片控制電源進行負載均衡，當一個電源出現故障時，另一個電源馬上可以接管其工作，在更換電源后，又是兩個電源協同工作。冗余電源設計充分實現矩陣系統的高可用性。
基本參數：
帶寬(速率) 1.5GBits（HD-SDI）/3GBits(3G-SDI)
亮色度干擾 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大傳播延時 5ns(±1ns)
切換速度 ≤100ns
信號接口：
信號類型 SD-SDI/HD-SDI/3G-SDI信號
信號接口 BNC
支持分辨率 1080P
最小電平 0.5Vp-p
最大電平 1.0Vp-p
阻抗 75Ω
回波損耗 -30db@5MHz
控制類型：
控制方式 面板、遙控、軟件
面板按 觸點
控制接口 RS-232(DB9)
波特率與協議波特率 9600
數據位 8位
停止位 1位，無奇偶校驗位
串行控制口結構 2=TX，3=RX，5=GND
TCP/ IP 接口 RJ45
網絡控制協議 UDP;TCP/IP
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 標準機架式1-12U
帶寬(速率) 1.5GBits（HD-SDI）/3GBits(3G-SDI)
亮色度干擾 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大傳播延時 5ns(±1ns)
切換速度 ≤100ns
信號接口：
信號類型 SD-SDI/HD-SDI/3G-SDI信號
信號接口 BNC
支持分辨率 1080P
最小電平 0.5Vp-p
最大電平 1.0Vp-p
阻抗 75Ω
回波損耗 -30db@5MHz
控制類型：
控制方式 面板、遙控、軟件
面板按 觸點
控制接口 RS-232(DB9)
波特率與協議波特率 9600
數據位 8位
停止位 1位，無奇偶校驗位
串行控制口結構 2=TX，3=RX，5=GND
TCP/ IP 接口 RJ45
網絡控制協議 UDP;TCP/IP
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 標準機架式1-12U
