畫面分割器

伯奧克畫面分割器

伯奧克高清畫面分割器能在單個屏幕上同時顯示多個畫面。非常適合對畫質要求極高的圖像和視頻演示應用環境,例如控制指揮中心,視頻會議,醫療設施,法庭和會議室等。HDMI 輸入和輸出完全符合 HDCP標準,確保了受保護內容的正常播放。集成了高性能圖像解析度轉換器和靈活可定制的畫中畫功能?？梢远ㄖ贫喈嬅骘@示,包括畫中畫窗口的位置、尺寸、大小、優先級、畫畫凍結、邊框顏色選擇以及文字標簽等。完美結合了畫面和窗口調整控制,為無限制畫中畫定制應用提供便利。

支持HDMI、DVI、VGA、SDI等信號接口
通過控制軟件，可以實現多種其它個性化的顯示模式
開放了常用的控制代碼，可使用中控進行集中控制
高達12.8GBPS的電訊級交換核心，確保高清圖像無壓縮傳輸

圖像靜態存儲

圖像靜態存儲是一個強大的功能,捕捉當前顯示的輸出圖像,并儲存在內存中用作背景顯示,還可以將BMP位圖通過以太網端口上傳到設備,調用做為背景。靜態的圖像可以加入到動態視頻或圖像窗口中供演示使用。還可以將捕捉的圖片作為BMP文件，并下載到PC上進行存檔。

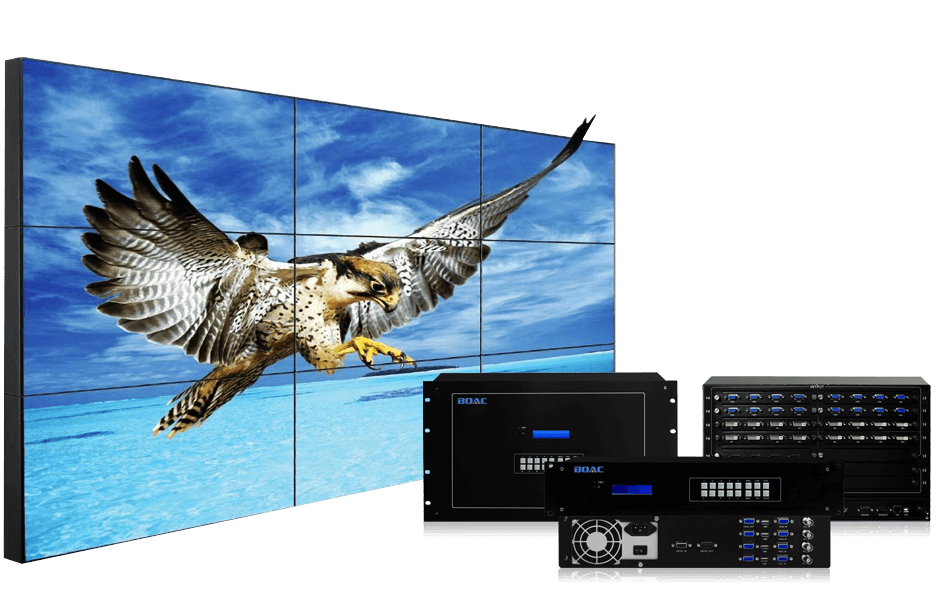

高清畫面分割器

畫面分割器系列規格

4畫面分割器
4 Image Segmentation
8畫面分割器
8 Image Segmentation
9畫面分割器
9 Image Segmentation
12畫面分割器
12 Image Segmentation
16畫面分割器
16 Image Segmentation
32畫面分割器
32 Image Segmentation

產品特性

高達12.8GBPS的電訊級交換核心，確保4Kx2K無壓縮傳輸（可選）。4K超高清分辨率

支持HDMI、DVI、VGA、SDI、S-視頻和復合視頻等信號接口。多信號接口

過控制軟件，可以實現多種其它個性化的顯示模式，如畫外畫、漫游、窗口大小調節等功能模式。個性化的顯示模式

開放了常用的控制代碼，用戶可根據需求把控制代碼寫入中控系統，使用中控進行集中控制。中控控制

技術參數

純硬件構架

采用純硬件構架，無CPU、無內存，開機只需要3至5分鐘，系統穩定，無死機、病毒感染、系統崩潰的風險；可全年365天，每天24小時不間斷工作。

FPGA圖像處理技術

采用目前功能強大的圖像處理芯片F(xiàn)PGA技術。FPGA技術支持DCDI邊緣平滑、ACM彩色自適應管理、支持CCS亮色串?dāng)_抑制、支持SHARPNESS銳度增強、支持動態對比度增強、真正的六軸色彩控制重疊、消除噪聲放大等多種圖像處理技術及功能；

高清信號輸入輸出

產品支持1920*1080的分辨率信號輸入，并且向下兼容；所有輸入信號經過專業級的圖像處理芯片，統一輸出逐行60HZ的HDMI信號，最高輸出分辨率支持1920X1080，可以根據用戶需求進行定制輸出分辨率；

USB切換功能

分割器是一款內置USB切換功能的圖像分割器，該功能完美解決了之前產品不能對視頻圖像和USB連接設備(如USB鼠標、鍵盤等)進行同步切換的問題。該產品功能將廣泛應用于各種視頻會議系統等場所，使用戶在使用該產品時更便利、更高效、更節省顯示設備并且節省更多的操作空間；

多種控制方式

可以利用基于Windows? 的高清畫面分割器控制程序進行控制和配置,或使用機箱按鍵、遙控器來遠程訪問并控制所有功能和狀態參數,包括內部保存和調用窗口預設 以及畫中畫定制和虛擬視頻輸入配置；

數據運算能力強大

數據采用并行處理技術，輸出端口占用一個通道，每通道數據帶寬達到10.2G/S，輸出達到1920*1080的高分辨率顯示。高速動態畫面無拖尾、延時、撕裂、丟幀、圖像追趕現象。

產品參數

基本參數：

輸入信號　　　　　　　　　　　　　　　　　VGA/DVI/HDMI/SDI
輸入分辨率　　　　　　　　　　　　　　　　單路可支持1920*1200
輸出信號　　　　　　　　　　　　　　　　　VGA/DVI/HDMI/SDI
輸出分辨率　　　　　　　　　　　　　　　　1080P
系統控制軟件　　　　　　　　　　　　　　　隨機配送

控制類型：

控制方式　　　　　　　　　　　　　　　　　遙控、軟件
控制接口　　　　　　　　　　　　　　　　　RS-232(DB9)
波特率與協議波特率　　　　　　　　　　　　9600
數據位　　　　　　　　　　　　　　　　　　8位
停止位　　　　　　　　　　　　　　　　　　1位，無奇偶校驗位
串行控制口結構　　　　　　　　　　　　　　2=TX，3=RX，5=GND

產品規格:

功耗　　　　　　　　　　　　　　　　　　　15W/路
供電　　　　　　　　　　　　　　　　　　　180-240VAC, 50Hz
工作溫度　　　　　　　　　　　　　　　　　0-40攝氏度
工作濕度　　　　　　　　　　　　　　　　　15-85%
機箱規格　　　　　　　　　　　　　　　　　2-12U標準機箱
